BLE 실내 비콘

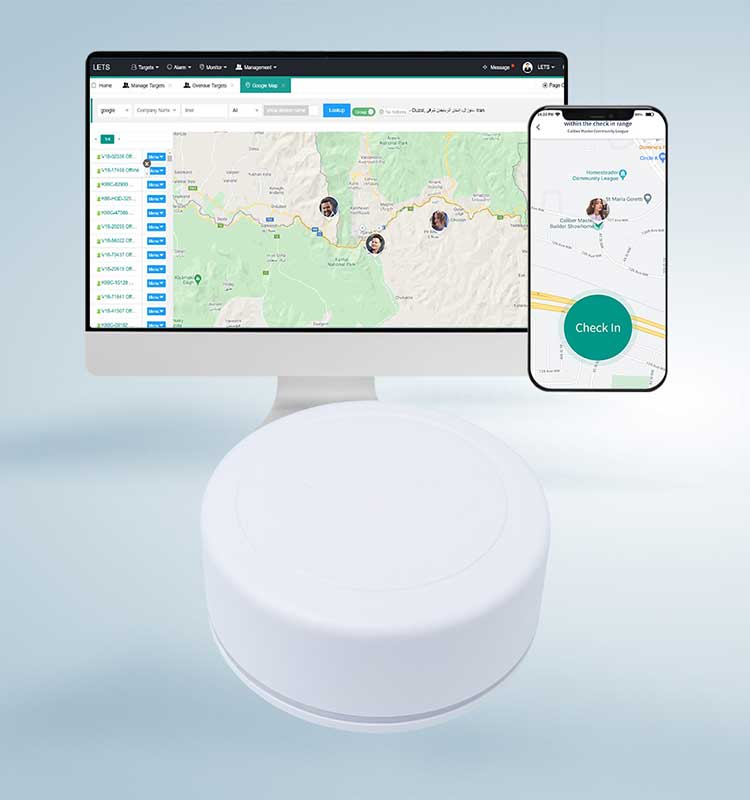

BC20 BLE 실내 비콘 – 신뢰할 수 있는 실내 위치 추적 및 내비게이션을 위해 설계된 블루투스 4.2/5.0 iBeacon 장치입니다. 저전력 브로드캐스트 모드로 작동하며, 채널 37, 38, 39에서 최대 70미터 범위로 광고 패킷을 전송합니다. 이 장치는 iBeacon과 Eddystone 모드를 모두 지원하며, 전원이 켜지면 MAC 주소, UUID, Major, Minor 및 RSSI 정보를 브로드캐스트합니다.
기본 설정으로 내장 배터리는 최대 5년까지 지속되어 장기간 유지보수 없이 작동할 수 있습니다. “95POWER_xbeacon” 모바일 앱을 통해 UUID, Major, Minor 및 기타 매개변수를 쉽게 조정할 수 있어 설정 관리가 간편합니다.
건설 현장, 창고, 광산 및 기타 실내 또는 지하 환경에서 정확한 위치 추적, 근접 마케팅 또는 출석 체크인이 필요한 곳에 이상적입니다.
BLE 비콘
모니터링 애플리케이션
BC20에 대한 기술적 세부 사항은 다음과 같습니다: 1. **모델**: BC20은 Quectel에서 개발한 저전력 글로벌 NB-IoT(협대역 사물인터넷) 모듈입니다. 2. **네트워크 기술**: – NB-IoT (Band 1, 2, 3, 5, 8, 12, 13, 17, 18, 19, 20, 25, 26, 28, 66) – LTE Cat M1 (Band 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 27, 28, 66) 3. **주요 특징**: – 저전력 설계로 배터리 수명 연장 – 글로벌 주파수 대역 지원 – 소형 폼 팩터 (17.7mm × 15.8mm × 2.0mm) – 확장된 온도 범위 (-40°C ~ +85°C)에서 작동 4. **인터페이스**: – UART, GPIO, ADC – SIM 카드 인터페이스 (1.8V/3V) 5. **프로토콜**: – TCP/UDP/HTTP/HTTPS/MQTT/CoAP/LWM2M 지원 – IPv4/IPv6 듀얼 스택 6. **전력 소비**: – PSM(절전 모드)에서 3.2μA – eDRX(확장 불연속 수신) 지원 7. **인증**: – GCF, CE, FCC, NCC, PTCRB 등 글로벌 규격 인증 획득 8. **응용 분야**: – 스마트 미터링 – 자산 추적 – 스마트 시티 – 농업 모니터링 – 산업 자동화 BC20은 저전력 광역 통신이 필요한 IoT 애플리케이션에 적합한 모듈로, 글로벌 네트워크 호환성과 안정적인 성능을 제공합니다.
BC20 BLE 실내 비콘은 신뢰할 수 있는 실내 위치 추적, 내비게이션 및 근접 기반 애플리케이션을 위해 설계된 소형이며 오래 지속되는 블루투스 4.2/5.0 장치입니다. 저전력 브로드캐스트 모드로 작동하며, 채널 37, 38, 39에서 지속적으로 무지향성 광고 패킷을 전송하여 최대 70미터까지의 브로드캐스트 범위를 달성합니다. 이 장치는 iBeacon과 Eddystone 모드를 모두 지원하여 다양한 배포 시나리오에 유연하게 적용할 수 있습니다.
주요 기능
전원이 켜지면 BC20는 즉시 MAC 주소, UUID, Major, Minor 및 RSSI 값을 포함한 필수 데이터를 브로드캐스트합니다. 기본 구성으로 뛰어난 5년 배터리 수명을 제공하여 장기간 유지 보수 없이 작동할 수 있습니다. 브로드캐스트 매개변수는 “95POWER_xbeacon” 모바일 애플리케이션을 통해 완전히 사용자 정의할 수 있어, 사용자가 특정 애플리케이션 요구 사항에 맞게 UUID, Major, Minor, RSSI 및 기타 설정을 조정할 수 있습니다.
애플리케이션
- 실내 위치 파악 및 내비게이션:복잡한 실내 환경(쇼핑몰, 공항, 사무실 건물 등)에서 정밀한 위치 추적을 가능하게 합니다.
- 건설 현장 관리:활동 중인 작업 구역에서 인원과 장비를 추적하여 안전과 운영 효율성을 향상시킵니다.
- 창고 물류:대형 저장 시설에서 자산 추적, 재고 관리 및 작업자 위치 파악을 지원합니다.
- 채굴 작업:GPS 신호를 사용할 수 없는 곳에서 신뢰할 수 있는 지하 위치 추적을 제공하여 작업자의 안전을 강화합니다.
- 근접 마케팅:사용자의 모바일 기기에 위치 기반 프로모션 메시지를 전달합니다.
- 출석 체크인:직장 및 교육 기관에서 자동 출석 추적을 가능하게 합니다.
BC20는 긴 배터리 수명, 강력한 방송 범위, 유연한 구성 옵션을 통해 산업 및 상업용 애플리케이션에 신뢰할 수 있는 실내 위치 추적 서비스를 제공합니다.
안테나
PCB 안테나
배터리
ER14250, 2 × 1200mAh
정격 전압
3.6V
치수 (가로×세로)
52.1 × 23.1 (±0.3) mm
무선 표준
블루투스® 4.2
주파수 범위
2400MHz – 2483.5MHz
데이터 전송률
250kbps / 1Mbps / 2Mbps
변조 기술
GFSK 변조
무선 보안
AES
전송 전력
Tx 전력은 -20dBm에서 +4dBm까지 4dB 단위로 조정 가능합니다.
민감도
-93dBm at 1Mbps BLE
작동 온도
-40℃ ~ 85℃
보관 온도
-40℃ ~ 85℃
작동 습도
10% ~ 90% (비응축)
저장 습도
5% ~ 90% (비응축)
